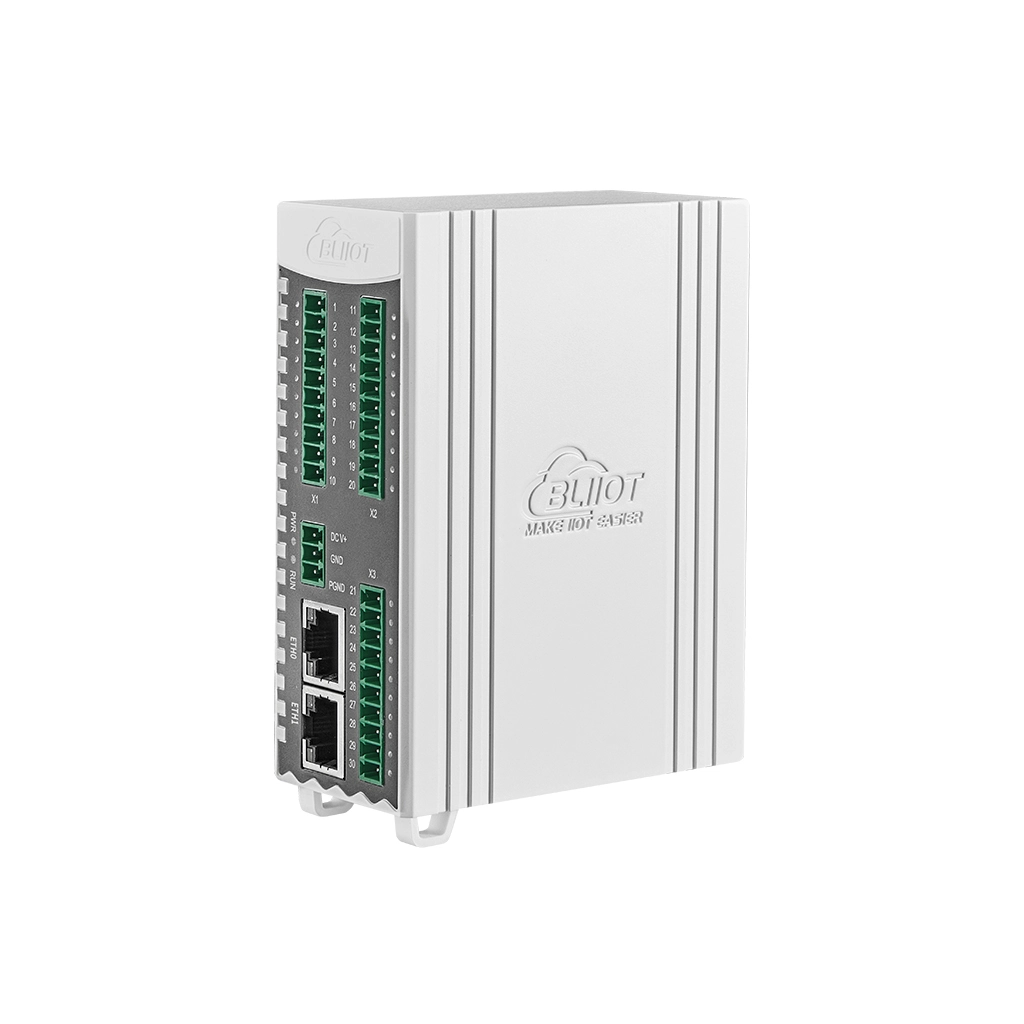

Устройство поддерживает четыре протокола: BACnet/IP, MQTT, Modbus TCP и OPC UA, объединяя сбор данных, протокольную конвертацию, локальную логику и удаленное обслуживание в одном контроллере. BA190Pro заменяет связку DDC‑контроллеров, протокольных шлюзов и облачных шлюзов, обеспечивая единое управление инженерными системами здания.
Контроллер оснащен 1–3 слотами расширения Y‑серии, что позволяет комбинировать цифровые, аналоговые, температурные, релейные и серийные модули. BA190Pro подходит для HVAC, освещения, безопасности, водоснабжения, лифтов, вентиляции, насосных станций и других систем здания. Устройство поддерживает локальную логику, PID‑регулирование, расписания, взаимные блокировки и энергосберегающие стратегии.
BA190Pro выполнен в промышленном исполнении: электрическая изоляция, EMC/EMI защита, аппаратный watchdog, рабочая температура –40…+85°C. Контроллер применяется в бизнес‑центрах, торговых комплексах, гостиницах, больницах, школах, промышленных парках и других объектах.
Ключевые особенности
- Поддержка BACnet/IP, MQTT, Modbus TCP и OPC UA в одном устройстве
- 1 изолированный RS485 + опционально 4 RS485/RS232 (модуль Y61)
- 2 × Ethernet 10/100M с функцией коммутатора (daisy-chain)
- Локальная логика: арифметика, условия, взаимные блокировки, PID‑регулирование
- Встроенный Web‑сервер — настройка через браузер, без ПО
- Удаленное обслуживание через BLRAT: обновления, диагностика, параметры
- 1–3 слота расширения Y‑серии (20+ модулей DI/DO/AI/AO/RTD/TC/RS485/пульсы)
- Рабочая температура –40…+85°C
- EMC/EMI соответствие, аппаратный watchdog
- DIN‑рейка или настенный монтаж
Технические характеристики
| Параметр | Описание |
|---|---|
| Питание | 24V DC, 55mA@24V, защита от переполюсовки |
| Ethernet | 2 × RJ45, 10/100M, изоляция ESD ±6kV/±8kV, EFT 1kV |
| RS485 | 1 × изолированный RS485, 2400–230400 bps, Modbus RTU master/slave |
| Процессор | 300 MHz |
| Память | 64MB RAM, 128MB Flash |
| Протоколы uplink | BACnet/IP, MQTT, Modbus TCP, OPC UA, HTTP, DHCP, DNS |
| Температура | Работа: –40…+85°C, влажность 5–95% |
| Корпус | Пластик, IP30 |
| Размеры | 1 слот: 30 × 83 × 110 мм; 3 слота: 40 × 83 × 110 мм |
| Монтаж | DIN35, настенный монтаж |
Модификации
| Модель | Протоколы | Описание |
|---|---|---|
| BL190 | Modbus TCP | EdgeIO контроллер для Modbus TCP |
| BL191 | OPC UA | EdgeIO контроллер OPC UA |
| BL192 | MQTT | MQTT EdgeIO контроллер |
| BL192Pro | MQTT, Modbus TCP, OPC UA | Многофункциональный IIoT EdgeIO контроллер |
| BL193 | SNMP | SNMP EdgeIO контроллер |
| BL194 | Ethernet/IP | Ethernet/IP I/O модуль |
| BA190 | BACnet/IP | BACnet/IP EdgeIO контроллер |
| BA190Pro | BACnet/IP, MQTT, Modbus TCP, OPC UA | Building HVAC EdgeIO контроллер |
