Устройство поддерживает более 30 промышленных протоколов, включая Modbus RTU/TCP, Siemens S7, Mitsubishi FX, BACnet/IP и MS/TP, OPC UA, CAN и MQTT. Благодаря drag-and-drop среде Node-RED шлюз позволяет быстро собирать данные с PLC, датчиков и контроллеров и передавать их в облачные платформы.

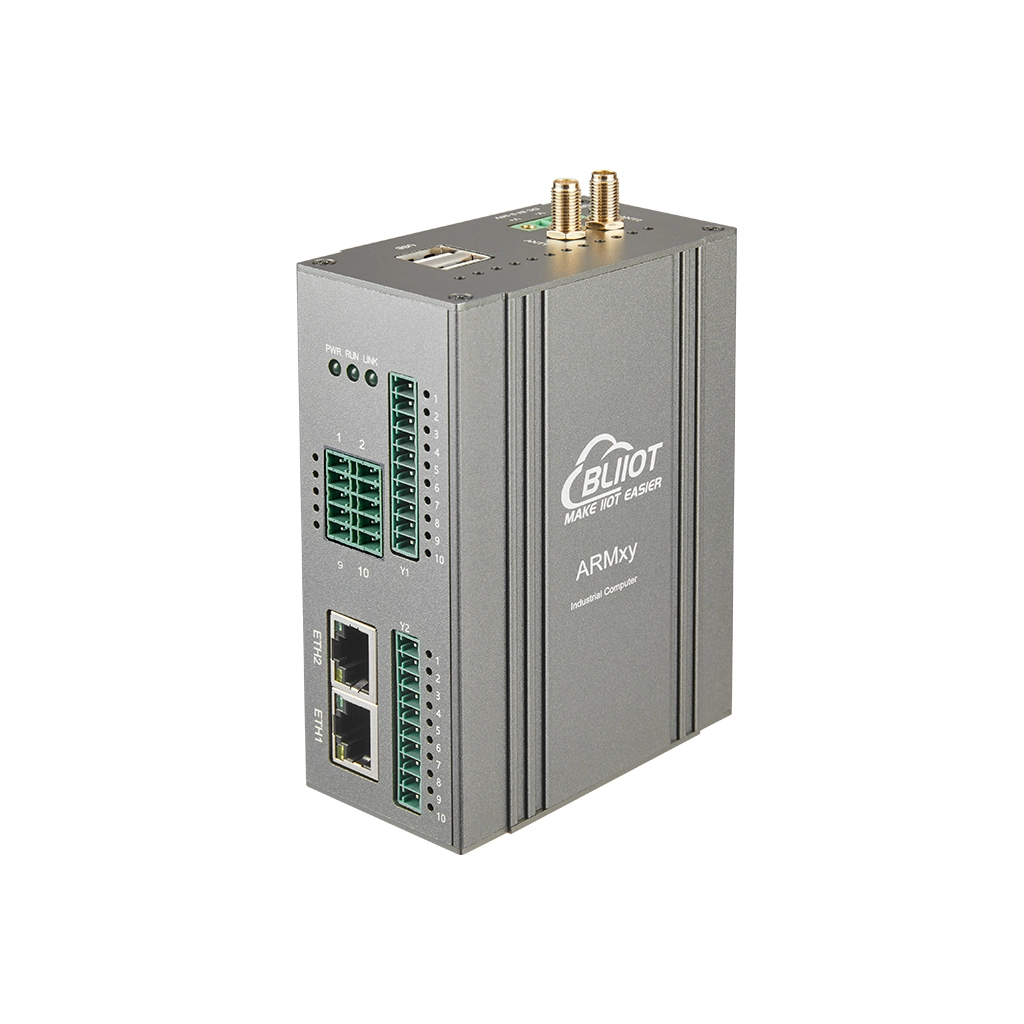

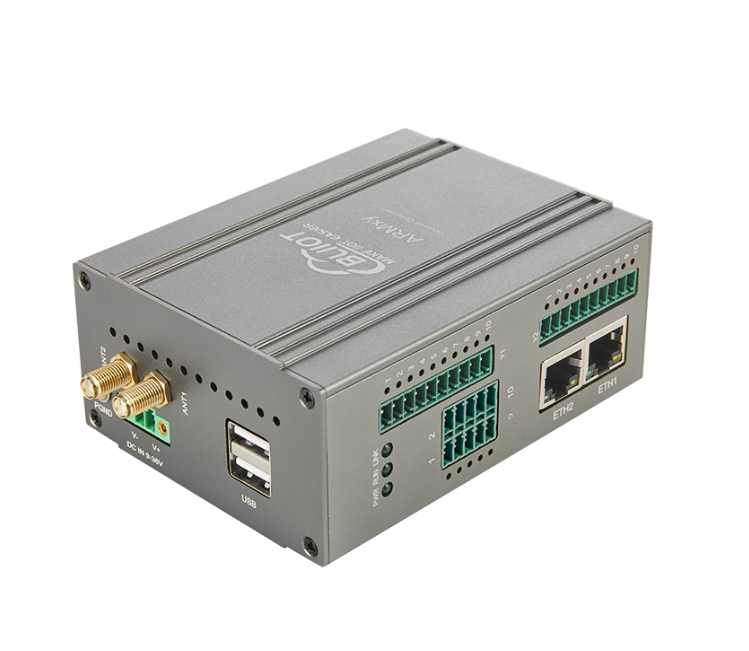

BL118 оснащен двухъядерным процессором Cortex-A7 1.2GHz, 512M/1G RAM, 4G/8G eMMC, поддерживает WiFi/4G, имеет 4/8 изолированных RS485/RS232/CAN портов, расширяемые DI/DO/AI/AO/RTD/TC интерфейсы, аппаратный watchdog и EMC/EMI защиту. Работает в широком температурном диапазоне –45…+80°C, подходит для harsh-среды и промышленных объектов.
Ключевые особенности
- Предустановленный Node-RED V4.0.0 — визуальная разработка без кода
- Поддержка 30+ промышленных протоколов
- Двухъядерный Cortex-A7 1.2GHz, 512M/1G RAM, 4G/8G eMMC
- 4/8 изолированных RS485/RS232/CAN портов
- Расширяемые DI/DO/AI/AO/RTD/TC интерфейсы
- WiFi/4G/GPS — опционально
- Рабочая температура –45…+80°C
- Аппаратный watchdog, EMC/EMI защита
- DIN35-рейка или настенный монтаж
Технические характеристики
| Параметр | Описание |
|---|---|
| Процессор | Dual-core Cortex-A7 1.2GHz + DSP + RISC-V |
| Память | 512M/1G DDR3, 4G/8G eMMC |
| Ethernet | 2 × RJ45, 100M |
| USB | 2 × USB 2.0 HOST |
| Серийные порты | 4/8 × RS485/RS232/CAN (в зависимости от X/Y board) |
| Расширение I/O | DI, DO, AI, AO, RTD, TC, GPIO (через X/Y board) |
| SIM | 1 × Nano SIM |
| WiFi/4G | Опционально, Mini PCIe |
| GPS | Опционально |
| Температура | –45…+80°C |
| Корпус | Алюминиевый сплав + сталь |
| Размеры | 110 × 83 × 46 мм |
| Монтаж | DIN35, настенный монтаж |
Модификации
| Модель | ETH | USB | X board | Y board | Размеры |
|---|---|---|---|---|---|
| BL118 | 2 × 100M | 2 × USB2.0 | 2 × 5PIN | Нет | 110 × 83 × 46 мм |
| BL118A | 2 × 100M | 2 × USB2.0 | 2 × 5PIN | 1 × Y board | 110 × 83 × 46 мм |
| BL118B | 2 × 100M | 2 × USB2.0 | 2 × 5PIN | 2 × Y board | 110 × 83 × 46 мм |
