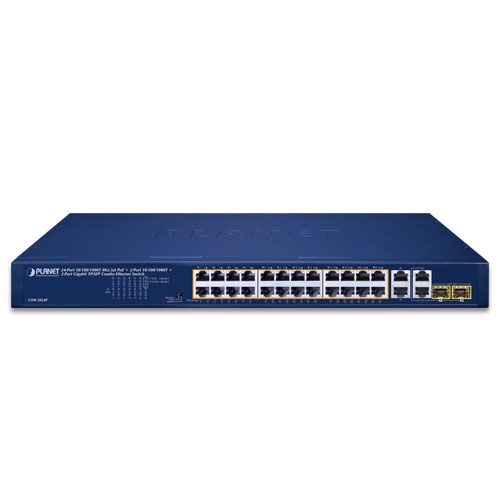

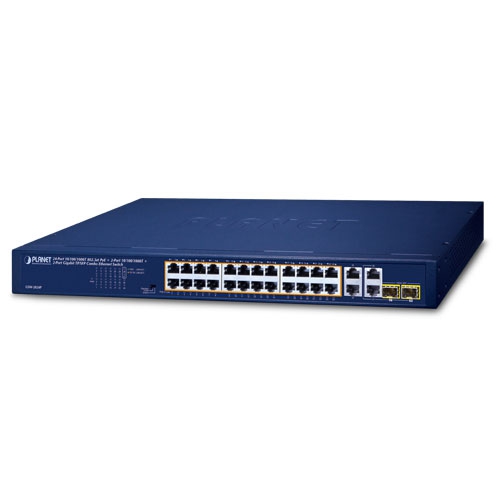

Коммутатор GSW-2824P 802.3at PoE, специально разработанный для IP-наблюдения, позиционируется как коммутатор видеонаблюдения для быстрого и простого развертывания IP-камер с PoE питанием. GSW-2824P обеспечивает функции PoE 802.3at и 802.3af, а также имеет 24 порта 10/100/1000BASE-TX с 32-ваттным PoE 802.3at в интерфейсе RJ45, 2 дополнительных медных порта Gigabit и 2 комбинированных интерфейса Gigabit SFP, поддерживающих высокоскоростную передачу данных изображений и видео с камер наблюдения.
- 24-портовый медный кабель 10/100/1000BASE-T RJ45 с функцией инжектора PoE
- 4 медных интерфейса 10/100/1000BASE-T RJ45
- 2 комбинированных интерфейса 1000BASE-X SFP, совместно используемых с портами 27–28
Технические характеристики Planet GSW-2824P
|
Hardware Specifications
|
|
10/100/1000BASE-T Copper Ports
|
28 auto MDI/MDIX
|
|
1000BASE-X SFP/mini-GBIC Slots
|
2
|
|
DIP Switch
|
Selectable operation mode
|
|
Standard
|
|
VLAN
|
|
Extend
|
|
Dimensions (W x D x H)
|
207.3 x 441.5 x 44 mm (1U height)
|
|
Enclosure
|
Metal
|
|
Weight
|
3022g
|
|
Power Requirements
|
100~240V AC, 50/60Hz, 5A max.
|
|
Power Consumption/Dissipation
|
Max. 278 watts/948 BTU
|
|
Thermal Fan
|
2
|
|
ESD Protection
|
Contact discharge of ±6KV DC,
|
|
Air discharge of ±8KV DC
|
|
Surge Protection
|
±6KV
|
|
Installation
|
Desktop or rack-mount installation
|
|
LED Indicators
|
System
|
|
Power (Green)
|
|
10/100/1000T RJ45 Interfaces
|
|
10/100 LNK / ACT(Amber)
|
|
1000 LNK / ACT (Green)
|
|
PoE-in-Use(Amber)
|
|
1000X SFP Interfaces
|
|
1000 LNK / ACT (Green)
|
|
Switching
|
|
Switch Architecture
|
Store-and-Forward
|
|
Switch Fabric
|
56Gbps
|
|
Switch Throughput@64bytes
|
41.66Mpps
|
|
MAC Address Table
|
8K entries
|
|
Jumbo Frame
|
9216 bytes
|
|
Flow Control
|
IEEE 802.3x pause frame for full duplex; back pressure for half duplex
|
|
Power over Ethernet
|
|
PoE Standard
|
IEEE 802.3at Power over Ethernet Plus/PSE
|
|
PoE Injector Ports
|
24
|
|
PoE Power Supply Type
|
End-span: 1/2 (+), 3/6 (-)
|
|
PoE Power Output
|
Per port 54±1V DC, 300mA. max. 15.4 watts (IEEE 802.3af)
|
|
Per port 54±1V DC, 600mA. max. 32 watts (IEEE 802.3at)
|
|
PoE Power Budget
|
250 watts
|
|
Number of PDs, 7 watts
|
24
|
|
Number of PDs, 15.4 watts
|
16
|
|
Number of PDs, 30 watts
|
8
|
|
Standards Conformance
|
|
Regulatory Compliance
|
FCC Part 15 Class A, CE
|
|
Standards Compliance
|
IEEE 802.3 10BASE-T
|
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab Gigabit 1000BASE-T
|
|
IEEE 802.3z Gigabit SX/LX
|
|
IEEE 802.3x flow control and back pressure
|
|
IEEE 802.3af Power over Ethernet
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3az Energy Efficient Ethernet
|
|
Environment
|
|
Operating
|
Temperature: 0 ~ 50 degrees C
|
|
Relative Humidity: 5~ 95% (non-condensing)
|
|
Storage
|
Temperature: -10 ~ 70 degrees C
|
|
Relative Humidity: 5 ~ 95% (non-condensing)
|
