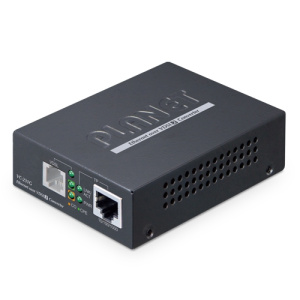

PLANET VC-231G - это высокопроизводительный конвертер Gigabit Ethernet-over-VDSL2, предназначенный для передачи гигабитного трафика по существующим телефонным линиям без замены кабельной инфраструктуры. Устройство поддерживает профиль VDSL2 Super Vector 35b и обеспечивает симметричную скорость до 200/200 Мбит/с (G.INP, Sym, 8 dB) на расстоянии до 200 м и до 21/13 Мбит/с на дистанции до 1,4 км.
Конвертер VC-231G основан на двух ключевых технологиях — Gigabit Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). VDSL2 позволяет получить максимально возможную скорость передачи данных по существующим медным телефонным линиям, без необходимости прокладки новых кабелей. Это делает VC-231G оптимальным решением для расширения сети и организации высокоскоростного доступа в Интернет там, где уже проложены телефонные линии.
Благодаря поддержке технологии G.vectoring (ITU-T G.993.5) и G.INP, VC-231G работает совместно с векторизующими DSLAM, снижая перекрестные помехи и повышая доступную полосу пропускания по существующей медной инфраструктуре. Устройство идеально подходит для операторов связи и корпоративных заказчиков, которым требуется надежное и высокоскоростное подключение по телефонным линиям.
Основные особенности
Высокая скорость передачи данных по телефонным линиям
VC-231G обеспечивает скорость до 200 Мбит/с в обоих направлениях (downstream/upstream) при использовании VDSL2 Super Vector 35b профиля. Это позволяет организовать гигабитный доступ к сети по существующим телефонным проводам, без замены кабельной инфраструктуры.
Работа по существующей медной инфраструктуре

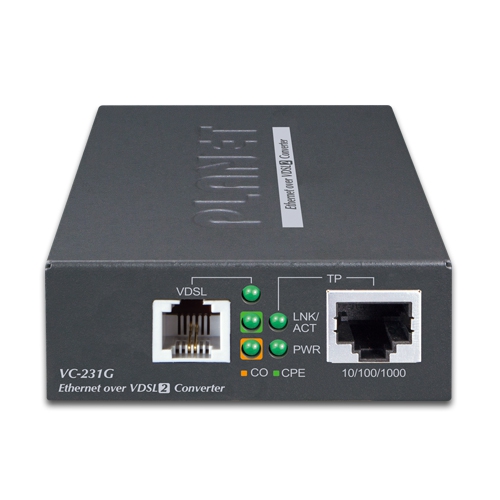

Устройство оснащено одним портом RJ45 10/100/1000BASE-T и одним портом RJ11 для VDSL2. Дополнительный сплиттер из комплекта позволяет совместно использовать одну телефонную линию для POTS и VDSL2, что исключает необходимость прокладки новых кабелей. VC-231G может использоваться как Ethernet‑удлинитель для существующей сети.
Поддержка Triple Play и мультимедийных сервисов
Благодаря высокой пропускной способности и поддержке асимметричных профилей (до 316/60 Мбит/с, G.INP, Asym, 8 dB), VC-231G обеспечивает достаточную полосу для сервисов Triple Play: VoD, VoIP, видеосвязь, IPTV, кэширование контента, дистанционное обучение и другие мультимедийные приложения.
Гибкая установка и режимы работы
VC-231G поддерживает два режима — CPE (клиентский) и CO (центральный), выбираемые с помощью DIP‑переключателя. Для организации соединения точка‑точка используется пара устройств VC-231G: одно в режиме CO, другое в режиме CPE. Конвертер может работать как автономное устройство (с внешним адаптером питания) или как модуль для шасси PLANET MC‑700/MC‑1500/MC‑1500R/MC‑1500R48.
Технические характеристики
| Параметр | Описание |
| Аппаратная версия | 2 |
| LAN‑порт | 1 × 10/100/1000BASE‑T RJ45, auto‑MDI/MDI‑X |
| VDSL‑порт | 1 × VDSL2 RJ11; телефонная пара AWG‑24 или лучше, до 1,4 км |
| DIP‑переключатели |

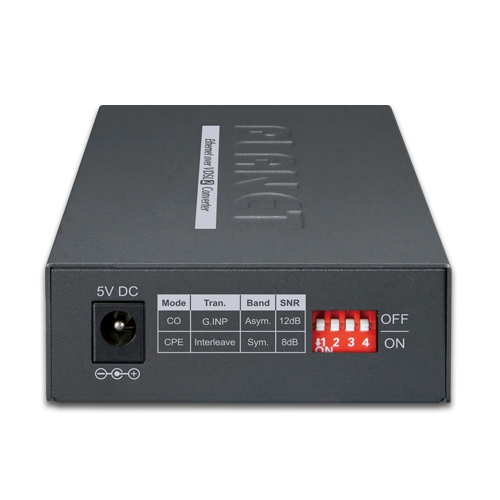

4‑позиционный DIP‑переключатель: • выбор режима CO или CPE • выбор режима G.INP или Interleaved • выбор целевого Band plan • выбор целевого SNR |
| Телефонный порт | Дополнительный сплиттер для совместной работы с POTS |
| Габариты | 94 × 70.3 × 26.2 мм |
| Вес | 196 г |
| Питание | DC 5 В, 2 А |
| LED‑индикация |
• Power — зеленый • 10/100/1000BASE‑T LNK/ACT — зеленый • VDSL — зеленый • CO — зеленый • CPE — зеленый |
| Корпус | Металлический |
| Установка | Настенное крепление или DIN‑рейка (опция) |
| Характеристики коммутатора | |
| Схема обработки пакетов | Store‑and‑Forward |
| Таблица MAC‑адресов | 1K записей |
| Максимальный размер пакета | 1522 байта |
| Соответствие стандартам | |
| VDSL |
• VDSL‑DMT • ITU‑T G.993.1 VDSL • ITU‑T G.997.1 • ITU‑T G.993.2 VDSL2 (17a/30a/35b) • ITU‑T G.993.5 G.vectoring • ITU‑T G.998 • G.INP |
| ADSL |
• ADSL2/2+ • ITU G.992.3 G.dmt.bis • ITU G.992.5 G.dmt.bisplus • Скорость до 24 Мбит/с |
| Ethernet |
• IEEE 802.3 • IEEE 802.3u • IEEE 802.3ab • IEEE 802.1p |
| Регуляторное соответствие | FCC Part 15 Class A, CE |
| Условия эксплуатации | |
| Температура |
• рабочая: 0…50 °C • хранение: −10…70 °C |
| Влажность | 5…95 % (без конденсации), для работы и хранения |
|
Скоростные характеристики (Downstream/Upstream)*
|
|
| Interleave, Asym, 8dB | Interleave, Asym, 12dB |
|
200M → 260Mbps/56Mbps 400M → 180Mbps/53Mbps 600M → 111Mbps/48Mbps 800M → 68Mbps/39Mbps 1000M → 53Mbps/18Mbps 1200M → 42Mbps/8Mbps 1400M → 24Mbps/4Mbps |
200M → 267Mbps/57Mbp 400M → 161Mbps/49Mbps 600M → 93Mbps/46Mbps 800M → 56Mbps/33Mbps 1000M → 47Mbps/14Mbps 1200M → 34Mbps/8Mbps 1400M → 30Mbps/6Mbps |
| Interleave, Sym, 8dB | Interleave, Sym, 12dB |
|
200M → 175Mbps/180Mbps 400M → 109Mbps/130Mbps 600M → 75Mbps/93Mbps 800M → 50Mbps/65Mbps 1000M → 37Mbps/33Mbps 1200M → 26Mbps/22Mbps 1400M → 20Mbps/13Mbps |
200M → 165Mbps/172Mbp 400M → 107Mbps/115Mbps 600M → 65Mbps/82Mbps 800M → 43Mbps/55Mbps 1000M → 31Mbps/29Mbps 1200M → 21Mbps/16Mbps 1400M → 12Mbps/8Mbps |
| G.INP, Asym, 8dB | G.INP, Asym, 12dB |
|
200M → 316Mbps/60Mbps 400M → 185Mbps/56Mbps 600M → 110Mbps/51Mbps 800M → 68Mbps/38Mbps 1000M → 51Mbps/18Mbps 1200M → 39Mbps/10Mbps 1400M → 37Mbps/6Mbps |
200M → 291Mbps/60Mbp 400M → 161Mbps/51Mbps 600M → 91Mbps/44Mbps 800M → 55Mbps/34Mbps 1000M → 47Mbps/15Mbps 1200M → 35Mbps/8Mbps 1400M → 32Mbps/2Mbps |
| G.INP, Sym, 8dB | G.INP, Sym, 12dB |
|
200M → 187Mbps/190Mbps 400M → 108Mbps/134Mbps 600M → 74Mbps/95Mbps 800M → 50Mbps/66Mbps 1000M → 34Mbps/35Mbps 1200M → 24Mbps/22Mbps 1400M → 21Mbps/13Mbps |
200M → 174Mbps/184Mbp 400M → 99Mbps/119Mbps 600M → 63Mbps/84Mbps 800M → 40Mbps/55Mbps 1000M → 30Mbps/30Mbps 1200M → 22Mbps/18Mbps 1400M → 20Mbps/10Mbps |
