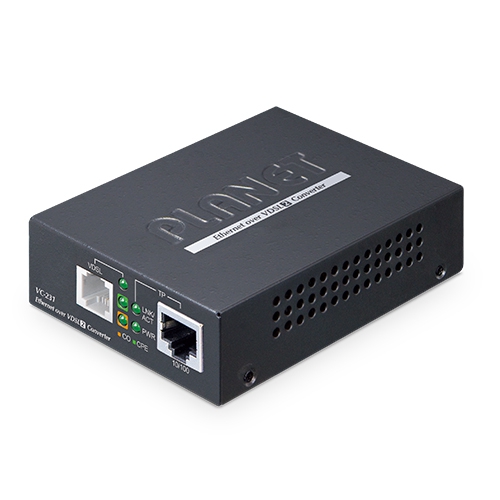

PLANET VC-231 - это высокопроизводительный конвертер Fast Ethernet-over-VDSL2, предназначенный для передачи сетевого трафика по существующим телефонным линиям без замены кабельной инфраструктуры. Устройство поддерживает профиль ITU-T G.993.2 VDSL2 17A/30A и обеспечивает симметричную скорость до 100/100 Мбит/с (Fast, 30A, 6 dB) на расстоянии до 200 м и до 22/19 Мбит/с на дистанции до 1,4 км.
Конвертер VC-231 основан на двух ключевых технологиях — Fast Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). VDSL2 позволяет получить максимально возможную скорость передачи данных по существующим медным телефонным линиям, без необходимости прокладки новых кабелей. Это делает VC-231 оптимальным решением для расширения сети и организации высокоскоростного доступа в Интернет там, где уже проложены телефонные линии.
Благодаря поддержке профилей VDSL2 17A/30A и режимов Interleave/Fast, VC-231 работает совместно с VDSL2 DSLAM, снижая перекрестные помехи и повышая доступную полосу пропускания по существующей медной инфраструктуре. Устройство подходит для операторов связи и корпоративных заказчиков, которым требуется стабильное подключение по телефонным линиям.
Основные особенности
Высокая скорость передачи данных по телефонным линиям
VC-231 обеспечивает скорость до 100 Мбит/с в обоих направлениях при использовании профиля VDSL2 30A. Это позволяет организовать высокоскоростной доступ к сети по существующим телефонным проводам без замены кабельной инфраструктуры.
Работа по существующей медной инфраструктуре

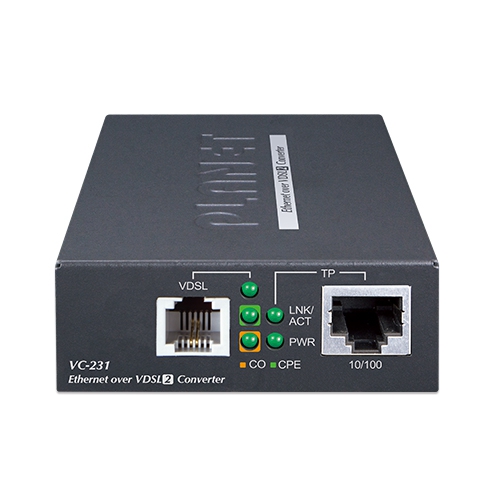

Устройство оснащено одним портом RJ45 10/100BASE-TX и одним портом RJ11 для VDSL2. Дополнительный сплиттер из комплекта позволяет совместно использовать одну телефонную линию для POTS и VDSL2, что исключает необходимость прокладки новых кабелей. VC-231 может использоваться как Ethernet‑удлинитель для существующей сети.
Поддержка Triple Play и мультимедийных сервисов
Благодаря профилю Fast 30A (до 100/100 Мбит/с), VC-231 обеспечивает достаточную полосу для сервисов Triple Play: VoD, VoIP, видеосвязь, IPTV, кэширование контента, дистанционное обучение и другие мультимедийные приложения.
Гибкая установка и режимы работы
VC-231 поддерживает два режима — CPE (клиентский) и CO (центральный), выбираемые с помощью DIP‑переключателя. Для организации соединения точка‑точка используется пара устройств VC-231: одно в режиме CO, другое в режиме CPE. Конвертер может работать как автономное устройство (с внешним адаптером питания) или как модуль для шасси PLANET MC‑700/MC‑1500/MC‑1500R/MC‑1500R48.
Поддержка ADSL2+
VC-231 поддерживает ADSL2+ со скоростью до 24/1 Мбит/с, что позволяет использовать устройство в сетях операторов, где ADSL все еще применяется, с возможностью последующего перехода на VDSL2.
Технические характеристики
| Параметр | Описание |
| Аппаратная версия | 2 |
| LAN‑порт | 1 × 10/100BASE‑TX RJ45, auto‑MDI/MDI‑X |
| VDSL‑порт | 1 × VDSL2 RJ11; телефонная пара AWG‑24 или лучше, до 1,4 км |

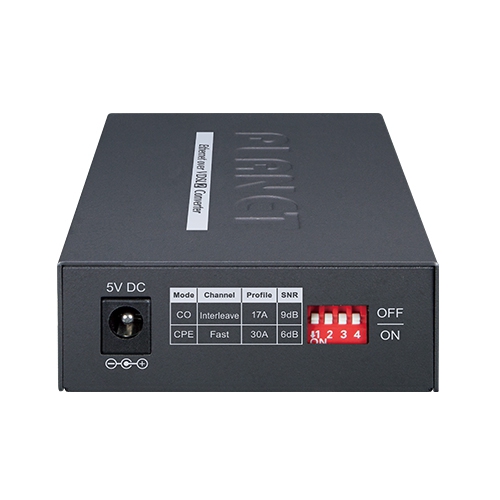

| DIP‑переключатели | 4‑позиционный DIP‑переключатель: • выбор режима CO или CPE • выбор режима Interleaved / Fast • выбор профиля 17A / 30A • выбор целевого SNR |
| Телефонный порт | Дополнительный сплиттер для совместной работы с POTS |
| Габариты | 94 × 70.3 × 26.2 мм |
| Вес | 196 г |
| Питание | DC 5 В, 2 А |
| Потребляемая мощность | 2.1 Вт / 7.1 BTU (без подключений) до 4.8 Вт / 16.3 BTU (полная нагрузка) |
| LED‑индикация | • Power — зеленый • 10/100BASE‑TX LNK/ACT — зеленый • VDSL — зеленый • CO — зеленый • CPE — зеленый |
| Корпус | Металлический |
| Установка | Настенное крепление или DIN‑рейка (опция) |
| Характеристики коммутатора | |
| Схема обработки пакетов | Store‑and‑Forward |
| Таблица MAC‑адресов | 1K записей |
| Максимальный размер пакета | 1522 байта |
| Соответствие стандартам | |
| VDSL | • VDSL‑DMT • ITU‑T G.993.2 VDSL2 (17a/30a) • ITU‑T G.997.1 • ITU‑T G.998 |
| ADSL | • ADSL2/2+ • ITU G.992.3 G.dmt.bis • ITU G.992.5 G.dmt.bisplus • Скорость до 24/1 Мбит/с |
| Ethernet | • IEEE 802.3 • IEEE 802.3u • IEEE 802.1p |
| Регуляторное соответствие | FCC Part 15 Class A, CE |
| Условия эксплуатации | |
| Температура | • рабочая: 0…50 °C • хранение: −10…70 °C |
| Влажность | 5…95 % (без конденсации), для работы и хранения |
| Скоростные характеристики линии | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RJ11 скоростные характеристики (Downstream/Upstream)* |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
