Он автоматически переключает трафик оптической сети, чтобы предотвратить сбой соединения во время потери питания. Это также позволяет заменять или удалять коммутатор локальной сети без простоя сети.
Оптический механизм байпаса
В серии IFB-244 применяется технология «волокно к волокну» для достижения сверхнизких потерь и сверхбыстрого времени переключения. Два оптоволоконных порта используются для подключения к двум удаленным оптоволоконным коммутаторам, а два других оптоволоконных порта используются для подключения к локальному оптоволоконному коммутатору . Коммутатор серии IFB-244 и локальный оптоволоконный коммутатор Ethernet питаются от одного и того же источника питания.
Когда питание системы включено, IFB-244 работает в обычном режиме и пересылает пакеты Ethernet между двумя удаленными оптоволоконными коммутаторами и локальным оптоволоконным коммутатором.
Когда происходит сбой питания системы, ByPass коммутатор Planet IFB-244 переходит в режим байпаса, напрямую пересылая пакеты Ethernet между двумя удаленными оптоволоконными коммутаторами и обходит локальный оптоволоконный коммутатор.
Как только питание системы восстановлено, сетевой трафик возобновляет работу между двумя удаленными оптоволоконными коммутаторами и локальным оптоволоконным коммутатором.
Надежная защита
Серия IFB-244 обеспечивает контактный разряд ± 6 кВ постоянного тока и воздушный разряд ± 8 кВ постоянного тока для защиты от электростатического разряда в линии Ethernet. Он также поддерживает защиту от перенапряжения ± 6 кВ и защищает сети пользователей, обеспечивая постоянную работу.
Двойной вход питания для сетевой системы высокой доступности
Серия IFB-244 оснащена мощной системой двойного энергопотребления с широким диапазоном напряжений для повышения надежности и безотказной работы системы. В приведенном выше примере, когда источник питания 1 не работает, функция аппаратного переключения при сбое будет активирована автоматически, чтобы продолжать питание серии IFB-244 через источник питания 2 без перерыва в работе.
Области применения
Промышленный обходной волоконно-оптический обходной переключатель Planet серии IFB-244 можно использовать в критически важных и крупных оптических сетях, где отказы волоконно-оптических линий недопустимы, например на электрических подстанциях, в железнодорожной и автобусной станциях, в системах IP-видеонаблюдения, для мониторинга железных дорог, систем связи и на заводе и системах автоматизации.
Физический Порт
- 2-канальное дуплексное или 4-канальное симплексное оптоволоконное соединение с функцией оптического байпаса
- Поддержка оптоволоконных соединений 100 Гбит / с / 40 Гбит / с / 10 Гбит / с / 1 Гбит / с и 100 Мбит / с
- Доступен в одиночном или многомодовом режиме
- Доступны в разъеммы LC / SC
Функция ByPass
- Время переключения байпаса <8 мс
- Низкие возвратные потери
- Пропускная способность не влияет на время переключения
- Повышенная надежность в критических сетевых соединениях
Промышленный корпус и установка
- Металлический корпус с классом защиты IP30
- Резервные двойные 9 ~ 48 В постоянного тока или 24 В переменного тока
- DIN-рейка и настенный монтаж
- 48 В ~ 56 В постоянного тока с защитой от переполюсовки
- Соединительная съемная клеммная колодка
- Релейный выход для предупреждения о сбое питания
- Поддержка 6000 VDC Ethernet ESD защиты
- Рабочая температура от -40 до 75 градусов C
- Свободное падение, ударопрочный и виброустойчивый для промышленности
- Низкое энергопотребление от 0,54 Вт
| Информация для заказа | |
|---|---|

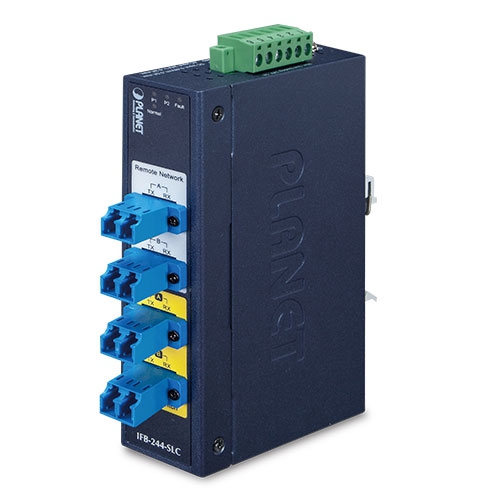

| IFB-244-SLC | Industrial 2-Channel Optical Fiber Bypass Switch – single mode LC connector |
| IFB-244-SSC | Industrial 2-Channel Optical Fiber Bypass Switch – single mode SC connector |
| IFB-244-MLC | Industrial 2-Channel Optical Fiber Bypass Switch – multimode LC connector |
| IFB-244-MSC | Industrial 2-Channel Optical Fiber Bypass Switch – multimode SC connector |
