В предыдущих обзорах мы разобрали, как выбрать надежный промышленный мини ПК и на что обратить внимание при круглосуточной эксплуатации в суровых условиях. Логичным продолжением серии становится еще одна ключевая тема - расширение аппаратных возможностей мини ПК за счет интерфейса GPIO.

В мире мини ПК существует множество интерфейсов, повышающих их универсальность, и GPIO, несомненно, является одним из самых ценных для технических энтузиастов, любителей и пользователей небольших промышленных предприятий. Независимо от того, хотите ли вы создать систему домашней автоматизации, устройство мониторинга или просто расширить возможности своего мини ПК, понимание интерфейса GPIO - это первый шаг.

Что такое интерфейс GPIO и чем он отличается от обычных портов

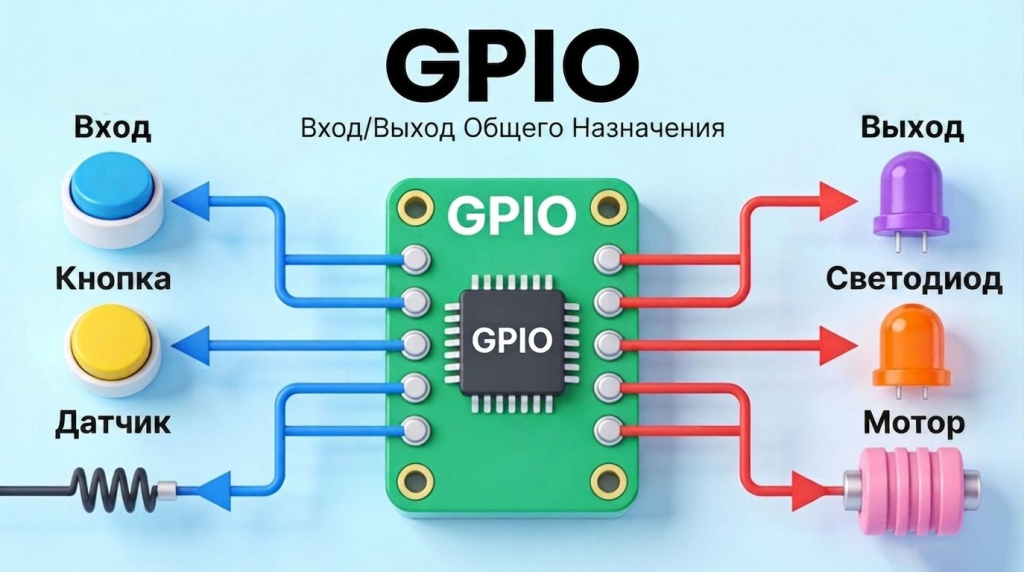

GPIO (General-Purpose Input/Output, вход/выход общего назначения) - это набор программируемых контактов на материнской плате компьютера или одноплатного компьютера, который лежит в основе большинства мини ПК. В отличие от привычных портов USB, HDMI или Ethernet, имеющих фиксированные функции, контакты интерфейса GPIO могут быть настроены пользователем для работы как в качестве устройств ввода, так и вывода.

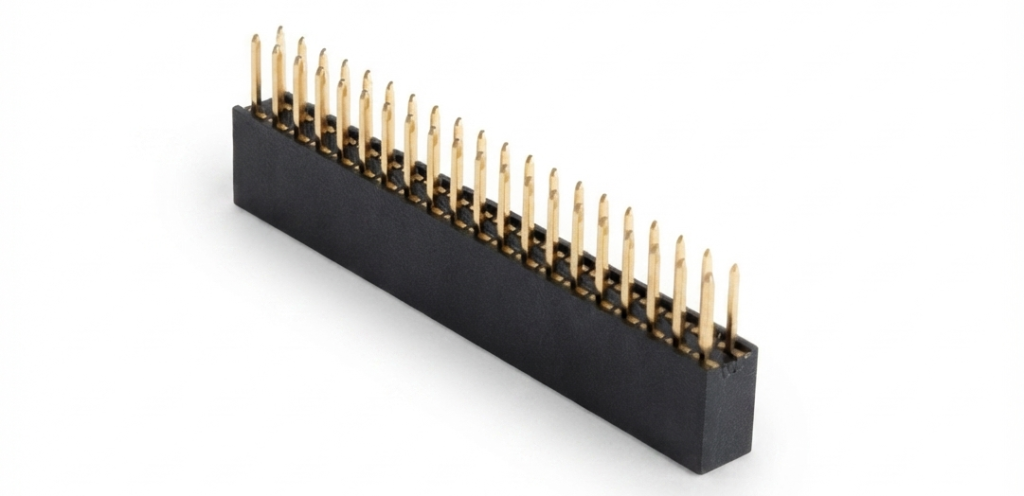

Как правило, разъем интерфейса GPIO на мини ПК состоит из нескольких контактов (распространенные конфигурации включают 16-контактные, 20-контактные или 40-контактные схемы), каждый из которых может управляться программным обеспечением - например, через Python, C++ или специализированные утилиты. Это превращает компактный мини ПК в гибкую платформу для работы с датчиками, исполнительными механизмами и внешней автоматикой.

Ключевые характеристики интерфейса GPIO на мини ПК

Программируемость

Главное преимущество интерфейса GPIO - его программируемость. Пользователь сам определяет, будет ли конкретный контакт работать как вход или как выход. Например, один вывод может считывать сигнал от датчика движения, а другой - управлять состоянием включения или выключения светодиода, реле или другого исполнительного устройства.

Совместимость по напряжению

Большинство контактов интерфейса GPIO мини ПК работают при напряжении 3,3 В, хотя некоторые модели поддерживают и 5 В. Перед подключением внешних устройств важно проверить технические характеристики конкретного мини ПК: использование устройства, рассчитанного на 5 В, с выводом интерфейса GPIO на 3,3 В может привести к повреждению материнской платы.

Количество контактов

Число контактов интерфейса GPIO зависит от модели. Мини ПК начального уровня могут иметь 16 или 20 контактов, а решения, ориентированные на промышленное применение и сложные проекты, предлагают 40 и более выводов. Чем больше контактов, тем больше внешних устройств можно подключить одновременно - от датчиков и кнопок до модулей связи и исполнительных механизмов.

Многофункциональные режимы

Современные мини ПК часто поддерживают дополнительные режимы работы интерфейса GPIO помимо базового ввода/вывода. Среди них I2C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface) и UART (Universal Asynchronous Receiver/Transmitter). Эти протоколы позволяют мини ПК взаимодействовать с широким спектром датчиков, модулей и периферийных устройств, создавая полноценные системы автоматизации и мониторинга.

Пример: интерфейс GPIO в безвентиляторном мини ПК VENOTN H6 (HYSTOU)

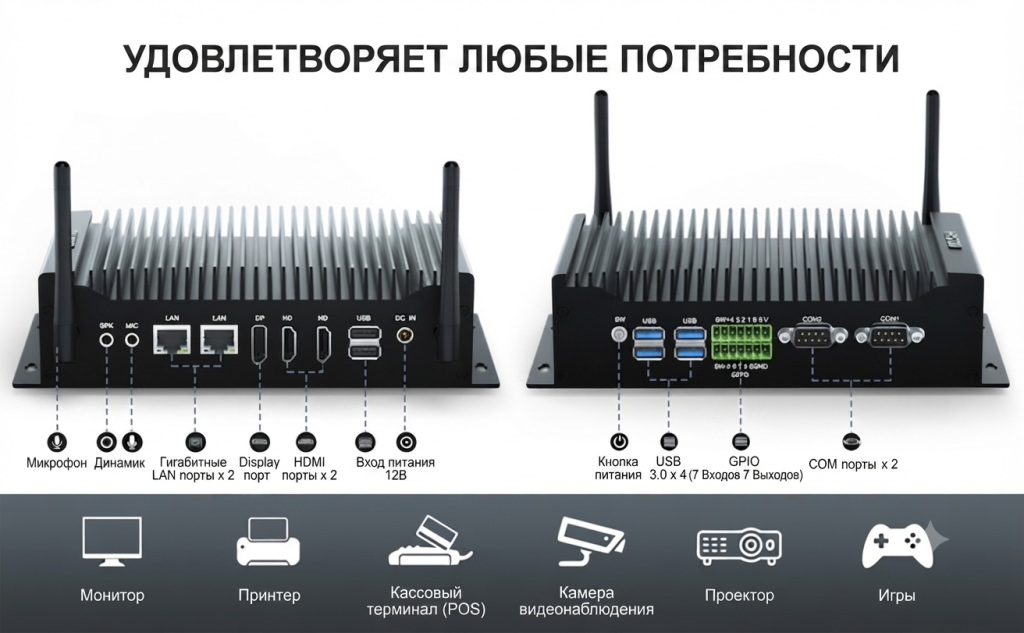

Безвентиляторный мини ПК H6 имеет 14-контактный интерфейс GPIO. Контакты 0–4 работают как выходные, а контакты 5–9 поддерживают как ввод, так и вывод. Такое распределение обеспечивает стабильное и надежное расширение аппаратных возможностей для повседневных хобби-проектов и небольших приложений.

Помимо интерфейса GPIO, мини хост H6 оснащен и другими интерфейсами, что позволяет комбинировать классические порты (USB, видео, сеть) с гибкими возможностями работы с датчиками и внешней автоматикой. В результате мини ПК становится центром небольшой системы управления или мониторинга без необходимости использовать громоздкие промышленные контроллеры.

Практические сценарии использования интерфейса GPIO на мини ПК

Системы мониторинга на заказ

Интерфейс GPIO идеально подходит для создания пользовательских систем мониторинга. Это может быть контроль температуры и влажности в теплице, уровня воды в резервуаре или потребления электроэнергии в доме или небольшом бизнесе.

Подключив датчики к контактам интерфейса GPIO, мини ПК собирает данные в режиме реального времени, сохраняет их в базе и при необходимости отправляет уведомления. Например, владелец холодильной камеры может получать электронные письма или SMS, если температура выходит за допустимые пределы.

Образовательные задачи

Интерфейс GPIO - удобный инструмент для любителей и студентов, которые изучают электронику и программирование. От простого мигающего светодиода до робота или метеостанции - все это можно реализовать на базе мини ПК с интерфейсом GPIO.

Многие учебные заведения используют такие мини ПК в STEM-курсах: платформа доступна по цене, проста в освоении, а большое сообщество энтузиастов делится готовыми примерами проектов и кодом. Это снижает порог входа и позволяет быстро перейти от теории к практике.

Домашняя автоматизация

Одно из наиболее распространенных применений интерфейса GPIO - создание систем домашней автоматизации. С помощью мини ПК и нескольких внешних компонентов (реле, датчики, исполнительные механизмы) можно удаленно управлять освещением, вентиляторами, термостатами и другими бытовыми приборами.

Например, датчик движения, подключенный к выводу интерфейса GPIO, включает свет при входе человека в комнату, а датчик температуры помогает автоматически регулировать работу системы отопления и кондиционирования. Компактность и энергоэффективность мини ПК позволяют таким решениям работать круглосуточно без существенного роста энергопотребления.

Выводы: почему интерфейс GPIO важно учитывать при выборе мини ПК

Интерфейс GPIO - это мощная аппаратная возможность, значительно расширяющая потенциал мини ПК и превращающая его из компактного компьютера в центр управления внешними устройствами. Благодаря программируемости, гибкости и широкому спектру применений интерфейс GPIO становится одной из ключевых особенностей, отличающих мини ПК от классических настольных систем.

Если вы планируете использовать мини ПК для автоматизации, мониторинга или учебных проектов, имеет смысл выбирать модель с поддержкой интерфейса GPIO и продуманной схемой контактов. А если у вас уже есть мини ПК с интерфейсом GPIO, не бойтесь экспериментировать: даже простые сценарии - от управления освещением до сбора телеметрии - показывают, насколько сильно эта аппаратная возможность расширяет возможности устройства.

В рамках серии обзоров по мини ПК мы показали, как выбирать надежные решения и на что обращать внимание при эксплуатации в сложных условиях. Интерфейс GPIO дополняет эту картину: правильно подобранный мини ПК с поддержкой интерфейса GPIO становится не просто компьютером, а гибкой платформой для автоматизации и развития ваших проектов.
