Серия PLANET IFB‑244 - это промышленные оптические bypass‑переключатели, предназначенные для защиты критически важных волоконно‑оптических линий связи от отказов оборудования и перебоев питания. Устройства обеспечивают автоматическое переключение трафика в bypass‑режим при потере питания или отказе локального коммутатора, сохраняя непрерывность связи между удалёнными сетевыми узлами.
Проблема, которую решает IFB‑244
В классической оптической линии связи существует один критический уязвимый элемент - локальный коммутатор, через который проходит весь трафик между двумя удаленными узлами. Если этот коммутатор выходит из строя или просто теряет питание, вся линия мгновенно обрывается, даже если сами оптические кабели и удалённые устройства полностью исправны.
Что происходит при отказе локального коммутатора
Когда локальный коммутатор отключается:
- оптические порты гаснут,
- линк между удаленными узлами разрывается,
- протоколы связи начинают переинициализацию,
- видеопотоки обрываются,
- SCADA‑системы теряют телеметрию,
- транспортные системы переходят в аварийный режим,
- энергетические объекты фиксируют потерю канала.
Даже кратковременный сбой питания приводит к тому, что вся магистраль становится недоступной, хотя физически оптическое волокно остается целым.
Почему это критично
Такой сценарий недопустим в инфраструктуре, где связь должна сохраняться при любых условиях:
- подстанции и энергетика - потеря канала может вызвать ложные аварии или задержку телеметрии;
- транспорт (ЖД, метро, автобусы) - системы сигнализации и диспетчеризации требуют непрерывного канала;
- видеонаблюдение - обрыв связи = потеря кадров и «слепые зоны»;
- промышленные сети - контроллеры и датчики завязаны на постоянный обмен данными;
- системы автоматизации и связи - сбой одного узла может остановить весь технологический процесс.
То есть проблема не в оптике - она работает. Проблема в том, что один коммутатор становится точкой отказа для всей линии.
Решение → Оптический bypass-переключатель PLANET серии IFB‑244
FB‑244 устраняет эту уязвимость, выполняя роль автоматического оптического обходного канала. Он постоянно контролирует состояние питания и линков локального коммутатора и в момент сбоя мгновенно перестраивает топологию, сохраняя связь между удалёнными узлами.
Как работает IFB‑244
Normal Mode - штатная работа:
- Трафик проходит через локальный коммутатор.
- IFB‑244 остается полностью прозрачным.
- Линия работает в обычном режиме.
Bypass Mode - аварийный обход
При потере питания или отказе локального коммутатора IFB‑244:
- отключает локальный коммутатор от линии,
- замыкает оптические пары напрямую,
- создает прямой канал между удалёнными узлами.
Это происходит менее чем за 8 мс, что быстрее, чем большинство промышленных решений.
Что это дает
- Линия остается активной даже при полном отключении локального оборудования.
- Удаленные коммутаторы продолжают обмен данными, как будто сбоя не было.
- Протоколы не переинициализируются, видеопотоки не обрываются.
- Система сохраняет работоспособность до восстановления питания.
Модели и различия
| Параметр | IFB‑244‑MLC | IFB‑244‑MSC | IFB‑244‑SLC | IFB‑244‑SSC |
|---|---|---|---|---|
| Оптический интерфейс | 4×дуплексные LC | 4×дуплексные SC | 4×дуплексные LC | 4×дуплексные SC |
| Оптический режим | Multimode | Multimode | Single Mode | Single Mode |
| Длины волн | 850 нм / 1300 нм | 850 нм / 1300 нм | 1310 нм / 1550 нм | 1310 нм / 1550 нм |
| Поддерживаемые скорости | 100 Мбит/с, 1 Гбит/с, 10 Гбит/с | 100 Мбит/с, 1 Гбит/с, 10 Гбит/с | 100 Мбит/с, 1 Гбит/с, 10 Гбит/с | 100 Мбит/с, 1 Гбит/с, 10 Гбит/с |
| Питание | Два входа 9–48V DC или 24V AC | Два входа 9–48V DC или 24V AC | Два входа 9–48V DC или 24V AC | Два входа 9–48V DC или 24V AC |
| Габариты | 32 × 87 × 135 мм | 56 × 87 × 135 мм | 32 × 87 × 135 мм | 56 × 87 × 135 мм |
| Степень защиты корпуса | IP30 | IP40 | IP30 | IP40 |

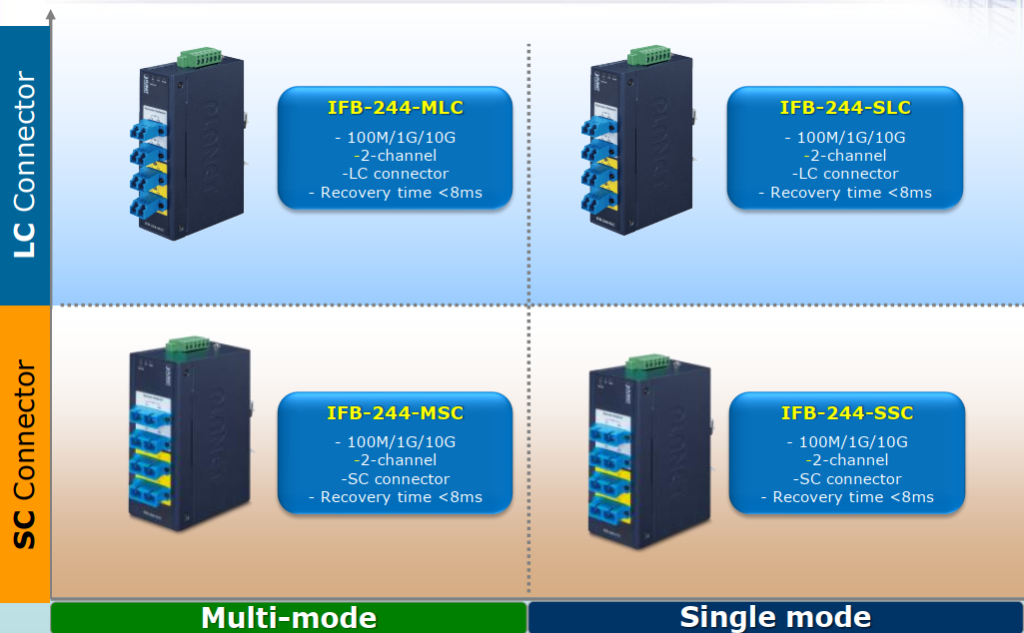

Серия IFB‑244 представлена четырьмя моделями, которые отличаются типом оптических коннекторов и типом волокна. Это позволяет подобрать устройство под существующую инфраструктуру без замены кабельной системы.
Каждая модель поддерживает:
- 2‑канальный дуплексный режим (Normal: трафик проходит через Local Switch, Bypass: трафик замыкается напрямую между удалёнными узлами),
- 4‑канальный симплексный режим (поддержка четырех односторонних каналов, автоматическое переключение в bypass при отказе питания),
- скорости 100M / 1G / 10G,
- работу в температурном диапазоне –40…+75°C.
Конструкция и интерфейсы
| Раздел | Элемент | Описание |
|---|---|---|

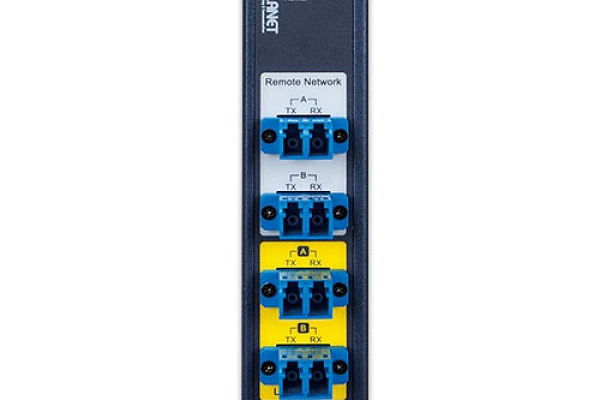

| Передняя панель | Remote Network | 2 оптических канала (LC/SC), подключение к удалённым коммутаторам |
| Local Switch | 2 оптических канала (LC/SC), подключение к локальному коммутатору | |
| PWR1 / PWR2 | Индикаторы наличия питания от двух независимых источников | |
| Fault LED | Световая индикация аварии или отказа питания | |
| Верхняя панель | Питание 9–48V DC / 24V AC | Два независимых входа питания для резервирования |
| Fault Relay Output | Сухой контакт для передачи сигнала об аварии на внешние системы | |
| Клеммная колодка | Съёмная, для удобства монтажа и обслуживания | |

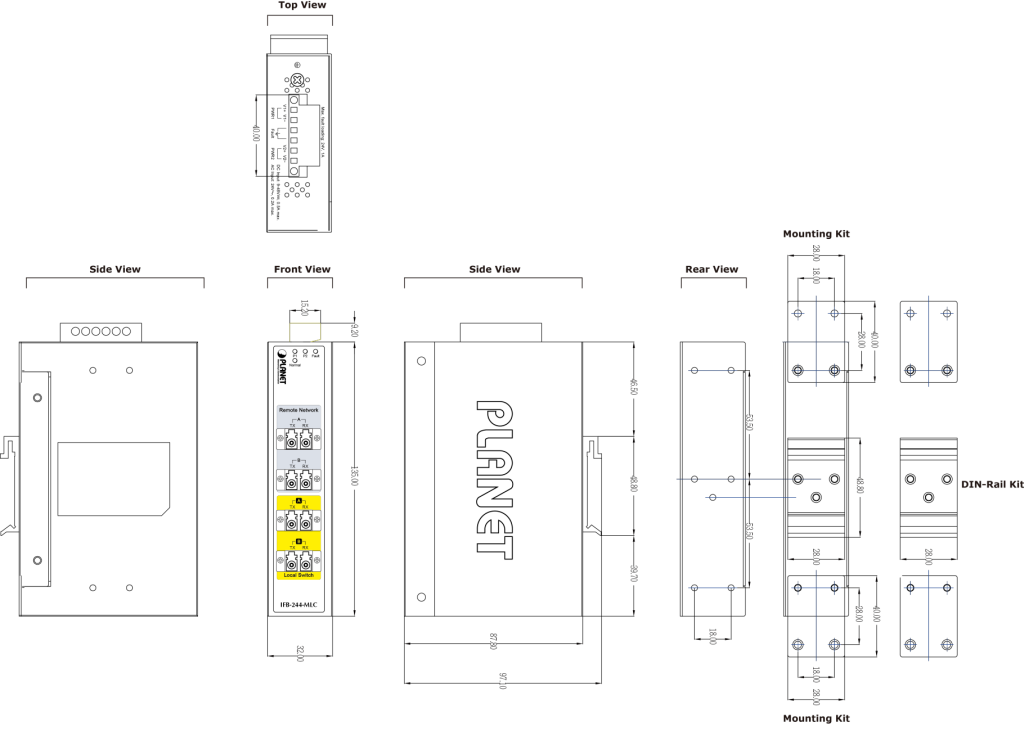

| Монтаж | DIN‑рейка | Стандартный промышленный монтаж |
| Настенное крепление | Возможность установки на вертикальные поверхности | |
| Корпус IP30/IP40 | Пылезащита и механическая прочность в зависимости от модели |

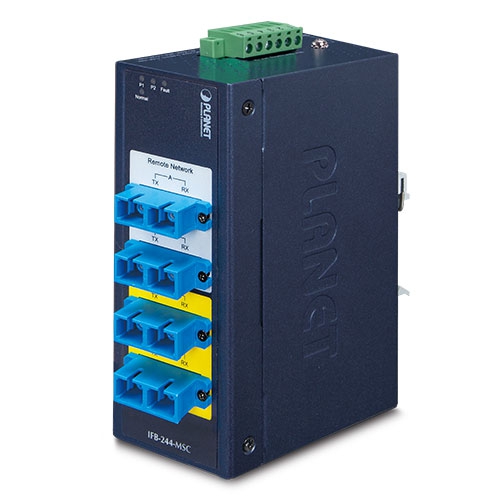

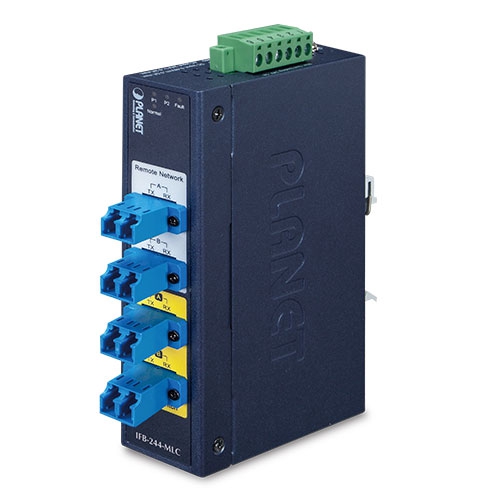

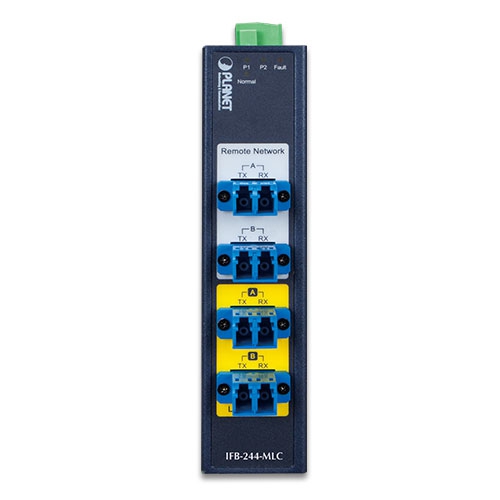

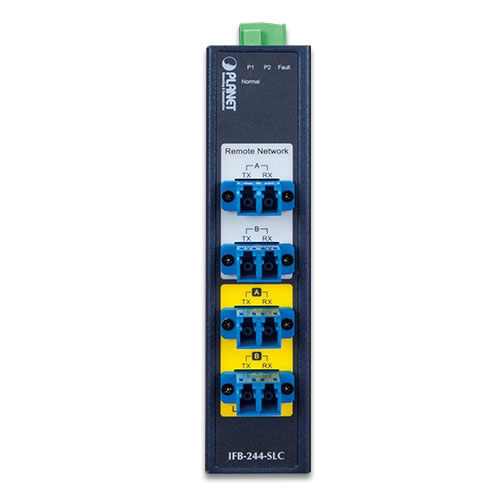

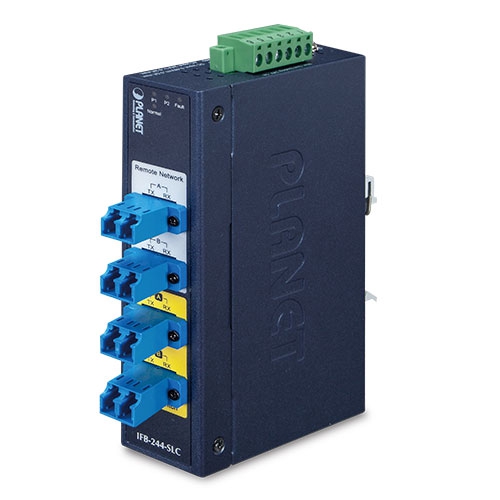

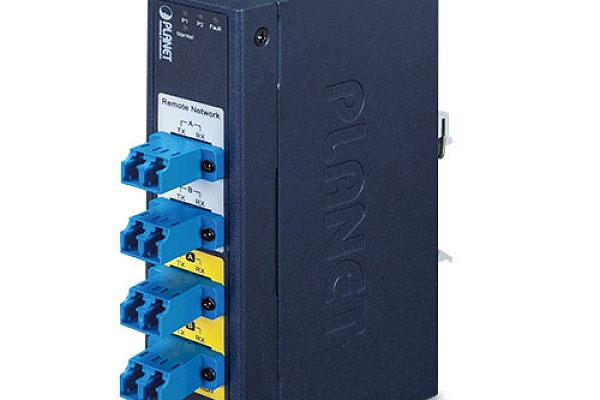

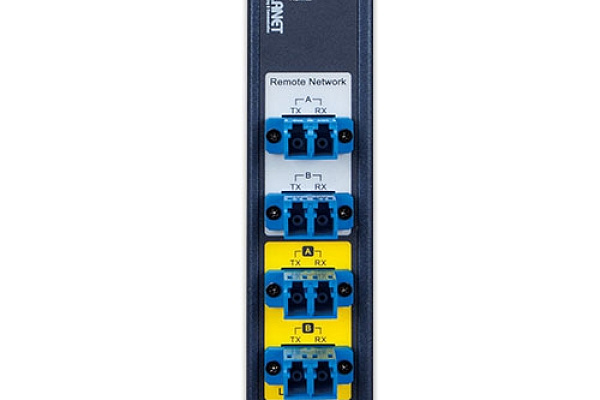

Трехмерное представление IFB-244-SLC/IFB-244-MLC

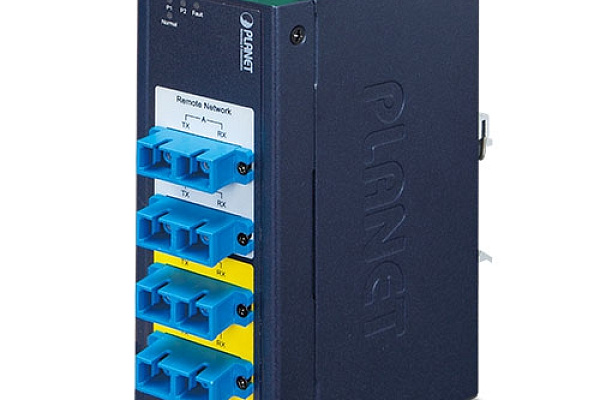

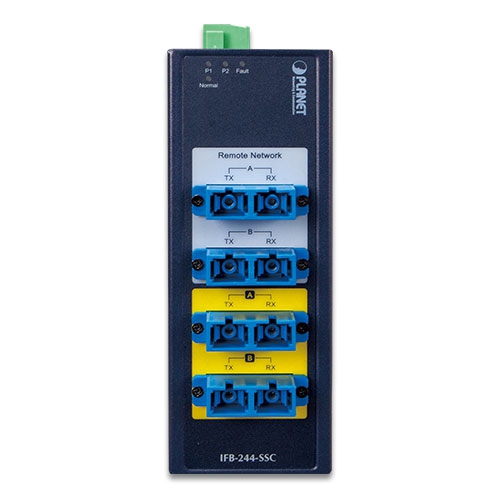

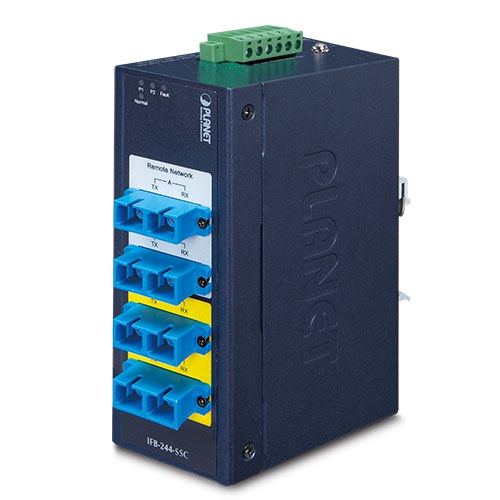

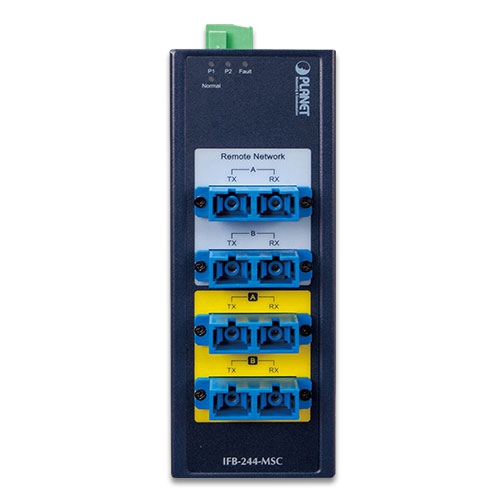

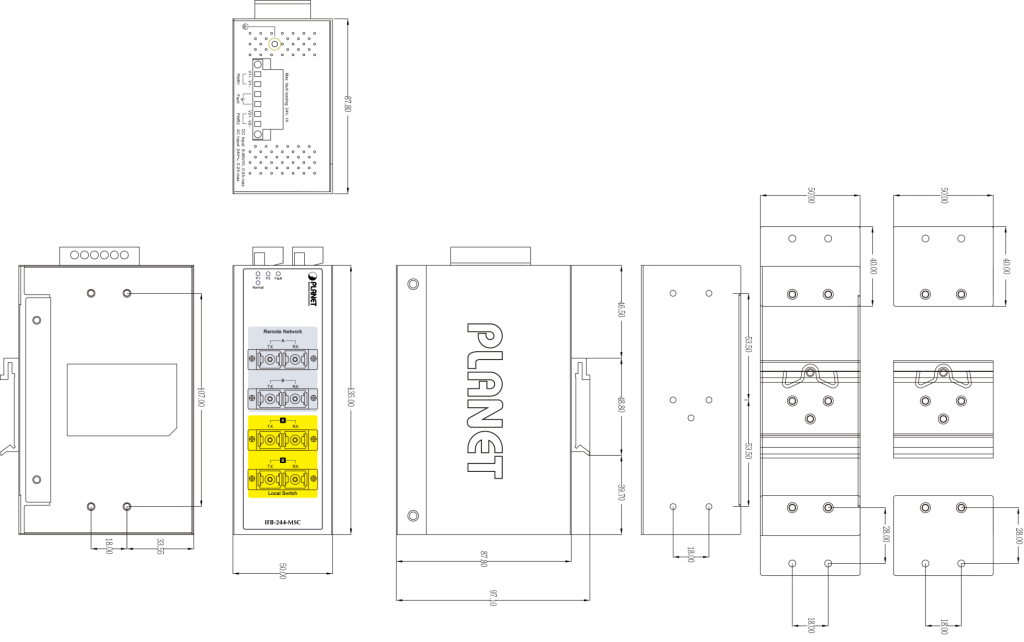

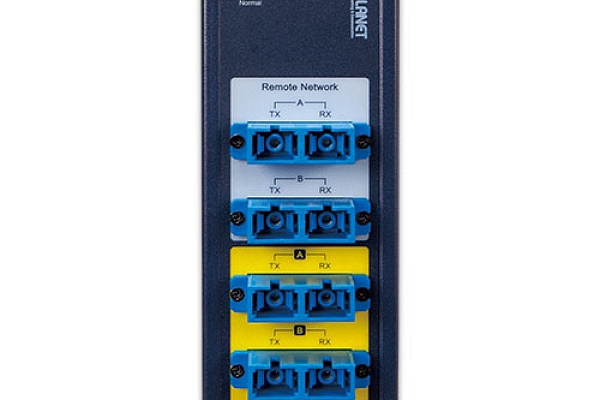

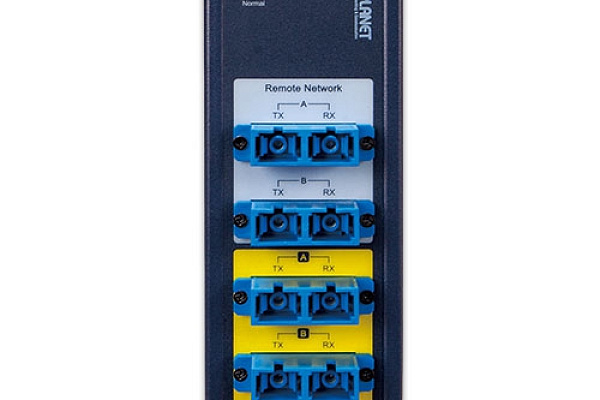

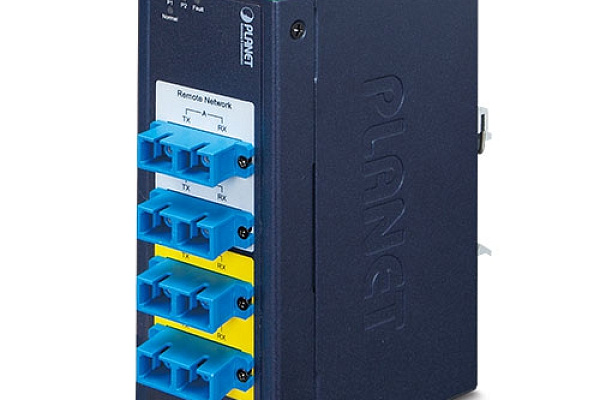

Трехмерное представлениеIFB-244-SSC/IFB-244-MSC
Ключевые преимущества и уникальность серии IFB‑244
Серия IFB‑244 сочетает в себе высокую скорость реакции, промышленную надёжность и полную прозрачность для трафика. Ниже приведён единый перечень преимуществ, объединяющий функциональные особенности и уникальные характеристики устройства.
1. Мгновенный оптический bypass < 8 мс → обеспечивает практически моментальное переключение линии при отказе питания локального коммутатора. Линия остаётся активной, видеопотоки не обрываются, протоколы не переинициализируются, SCADA и транспортные системы продолжают работу без сбоев.
2. Полная прозрачность трафика → IFB‑244 работает на физическом уровне (L1) и не вмешивается в передачу данных: нет буферизации, нет обработки пакетов, нет дополнительной задержки. Пропускная способность ограничена только самой оптической линией.
3. Универсальность по типам оптики → поддержка любых типов волокна и скоростей:
- Single‑mode и Multimode,
- LC и SC,
- 100M / 1G / 10G,
- длины волн 850/1300/1310/1550 нм.
4. Промышленное исполнение и защита → устройство рассчитано на работу в тяжёлых условиях:
- температурный диапазон –40…+75°C,
- устойчивость к вибрациям и ударам,
- корпуса IP30/IP40,
- ESD‑защита 6000 VDC.
Подходит для уличных шкафов, транспорта, энергетики и промышленных объектов.
5. Надёжная система питания → два независимых входа 9–48V DC или 24V AC обеспечивают резервирование, а релейный выход аварии позволяет интегрировать устройство в системы мониторинга и сигнализации.
6. Компактность и низкое энергопотребление → ширина корпуса 32 или 56 мм позволяет устанавливать IFB‑244 в плотные шкафы, а энергопотребление всего 0.54 W делает его одним из самых экономичных решений в классе.
7. Гибкие варианты монтажа → поддержка DIN‑рейки и настенного крепления упрощает установку в промышленных шкафах, телеком‑стойках и распределительных узлах.
